معدات آلة الطوب

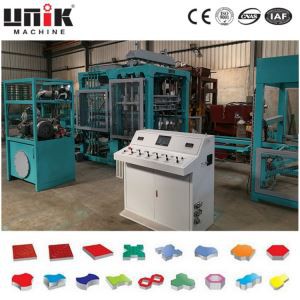

 QT6 15 معدات آلة الطوب

معدات آلة الطوب، والمعروفة أيضًا باسم آلة صنع الطوب، هي جهاز ميكانيكي يستخدم لصنع الطوب من الطين أو مواد أخرى. يتكون عادةً من إطار، وصندوق قالب، ورأس ضغط، وثقل موازنة، ولوحة تحكم. يتم إدخال الطين أو المواد الأخرى في صندوق القالب ويتم ضغطه لأسفل بواسطة رأس الضغط لتشكيل شكل الطوب. يساعد ثقل الموازنة على موازنة الضغط أثناء عملية الضغط. يتم استخدام لوحة التحكم لضبط ضغط وسرعة الآلة. يمكن لمعدات تصنيع الطوب إنتاج أنواع مختلفة من الطوب، مثل الطوب الصلب، والطوب المجوف، وطوب الرصف. يتم استخدامه على نطاق واسع في صناعة البناء والتشييد لبناء الجدران والأرضيات والهياكل الأخرى.

تتكون معدات آلة الطوب QT6 15 من وحدة تغذية النسيج، والقادوس، ونظام لوحة التسليم، ونظام إطار الطوب، والمحطة الهيدروليكية، والمضيف، وخزانة التحكم والمكونات الأخرى. الآلة والكهرباء وطاولة الاهتزاز السائلة لإكمال الاهتزاز الاتجاهي الرأسي والاهتزاز الهيدروليكي وتسليم اللوحة وتسليم الطوب واستقبال الطوب والألواح المكدسة وغيرها من الوظائف. إنها تستخدم PLC (الكمبيوتر الصناعي)، وشاشة تعمل باللمس لواجهة الإنسان والآلة للتحكم الذكي، مما يتيح الحوار بين الإنسان والكمبيوتر وتشخيص الأخطاء، مع مزايا راحة التغذية، والملاءمة القوية والمنتجات الموحدة، والقوة العالية، والتشغيل السهل، ودورة التشكيل القصيرة وما إلى ذلك.

1. وظائف كاملة، تكنولوجيا التحكم الإلكتروني المتقدمة ---------- التحكم في برنامج PLC يمكنه تحقيق التغذية التلقائية، التسليم التلقائي للألواح، القولبة الأوتوماتيكية والنقل الأوتوماتيكي للكتل والوظائف الأخرى. وجهاز الركض المتوازي (التحكم بين الإنسان والآلة) مناسب لمستويات مختلفة من المستخدمين الثقافيين.

2. محرك هيدروليكي ------ للتغلب على الحمى الناتجة عن المحرك بسبب البدء المتقطع لتلبية عملية التشكيل.

3. جميع الماكينات لديها ناقل حركة هيدروليكي ------ يقلل بشكل فعال من تكاليف التصنيع لتحسين موثوقية الماكينة وتقليل مؤشرات الضوضاء واستهلاك الطاقة. يتم ربطه مع PLC لتحقيق الدورة التلقائية.

4. قوة الإثارة الكبيرة وقيمة الضغط ------- يمكن استخدامها لإنتاج كتل كثيفة (الجدران الحاملة، حواجز الطرق، حواجز الطرق، إلخ).

5. رأس الضغط، صندوق القالب ------ سهل الفك والاستبدال.

6. مناورة لإرسال اللوحات والتغذية الآلية ------ القضاء على تأثير عدم استقرار التغذية اليدوية على جودة الكتلة. وفي الوقت نفسه، فإنه يحسن بشكل كبير من كفاءة الإنتاج للمعدات.

7. القدرة الإنتاجية المتوسطة الحجم ------ يمكن أن تشكل قيمة إنتاجية وكفاءة معينة، ويمكن تجهيزها بخط إنتاج.

8. اهتزاز طاولة اهتزاز الآلة مدفوعة بمحرك هيدروليكي. لضبط ضغط النظام يمكن أن تكون قوة إثارة مختلفة، وذلك لتلبية احتياجات منتجات البلوك المختلفة.

9. العد التلقائي ------ يمكن أن يعرض إنتاج اليوم والإنتاج الإجمالي تلقائيًا.

تتميز الآلة بهيكل جديد، وسيم المظهر، وأداء تقني متقدم، ووقت تشكيل قصير، وضجيج منخفض، وعملي قوي، واقتصاد وقدرة تنافسية، وهي خطوط الإنتاج المتقدمة التي تحدد الآلة والكهرباء والسائل كواحد.

المواصفات الفنية:

آلة الطوب هي مصطلح عام لآلات ومعدات صنع الطوب لتصنيع الطوب الملون والطوب الأسمنتي وغيرها من المنتجات في صناعة مواد البناء.

1. اعتماد التكنولوجيا المتقدمة لآلة البلوك الألمانية، فهي سميكة ومستقرة، والوزن يتجاوز 30٪ من وزن النموذج المحلي من نفس الإخراج، وتأثير امتصاص الصدمات ملحوظ.

2. اعتماد نظام التحكم بالكمبيوتر، وشاشة LCD تعمل باللمس لضبط المعلمات، ومجهزة بأجهزة إدخال وإخراج البيانات، وتحقيق الحوار بين الإنسان والآلة.

3. يحتوي نظام التحكم في الكمبيوتر على وظيفة القفل الذاتي، والإجراء السابق ليس في مكانه، ولا يمكن تنفيذ الإجراء التالي، وذلك لتجنب حدوث سوء تشغيل، حتى لا يتسبب في تلف الجهاز. ويمكن تحقيق تشخيص الأخطاء عن بعد من خلال خطوط الهاتف.

4. يستخدم الجسم أنبوبًا مربعًا سميك الجدران وغطاء توجيه طويل جدًا لضمان أن يكون الجسم ثابتًا ومقاومًا للصدمات، وأن حركة المسافة البادئة دقيقة.

5. مركز الجاذبية منخفض للغاية، وطاولة الاهتزاز على ارتفاع 486 ملم من الأرض، مما يضمن وصول 90% من الهزة الارتدادية إلى الأرض وإطالة عمر المعدات.

6. تزامن جيد. تم تجهيز جميع قاعدة المسافة البادئة وقاعدة إزالة القوالب بأذرع تأرجح متزامنة قابلة للتعديل لضمان أن يكون خطأ المسافة البينية والخطأ في حدود +1 مم.

7. مجموعة واسعة من المنتجات. مع تركيب معدات التوزيع الثانوية، يمكنها في نفس الوقت إنتاج الكتل المجوفة، وفتحات الفتحات المتعددة الصفوف، والطوب المجوف، والقيود، والكتل المنقسمة، وطوب الرصيف الملون، وطوب زراعة العشب، والطوب المغسول وغيرها من المنتجات.

8. تقنية فصل الضغط بالاهتزاز. يتم تركيب لوحة دعم الاهتزاز، ويتم تركيب رأس الضغط المساعد في نفس الوقت، ويتم تركيب وسادة مطاطية ممتصة للصدمات لعزل الاهتزاز وتداخل الضغط تمامًا.

9. يتم استخدام الصمام الهيدروليكي والمبرد التايواني لضمان التشغيل الموثوق للنظام الهيدروليكي ومعدل الفشل المنخفض.

10. يتم استخدام جهاز التقطيع القسري لفك الاتصال لحل مشكلة التقطيع الصعبة للمنتجات ذات الجدران الرقيقة (سمك الجدار أقل من 20 مم).

11. يعتمد مغزل الاهتزاز وضع نقل عمود النقل المشترك العالمي لضمان سرعة النقل الدقيقة. يتمتع بعمر خدمة طويل ويتجنب مشكلة استبدال الحزام بشكل متكرر.

12. جميع الموديلات تعتمد محولات التردد، والتي تحقق بشكل كامل الدوران بدون توقف لمحرك المغزل، وبالتالي حل مشكلة تسخين محرك المغزل بشكل أساسي.

13. الشركات المصنعة التي تعطي الأولوية لاستخدام نظام الضبط الهيدروليكي في نفس الصناعة في الدولة، يمكن تعديل كل مضيف كتلة بواسطة مجموعة متنوعة من قوى الاهتزاز، وذلك لتقصير وقت الاهتزاز، وتحسين ضغط المنتج، وتوفير الأسمنت.

14. باستخدام طريقة تعديل الإطار الشامل للغلاف، يمكن تعديل جميع المعلمات عن طريق تدوير آلتين لولبيتين وضبط مسافة مفتاح القرب.

15. قوة الإثارة قوية، والسعة تصل إلى 2 مم، وتسارع الإثارة يصل إلى 15 جم، بحيث يمكن تشكيل المادة بسرعة في حوالي ثانيتين، ويتم تسييل الأسمنت بالكامل.
